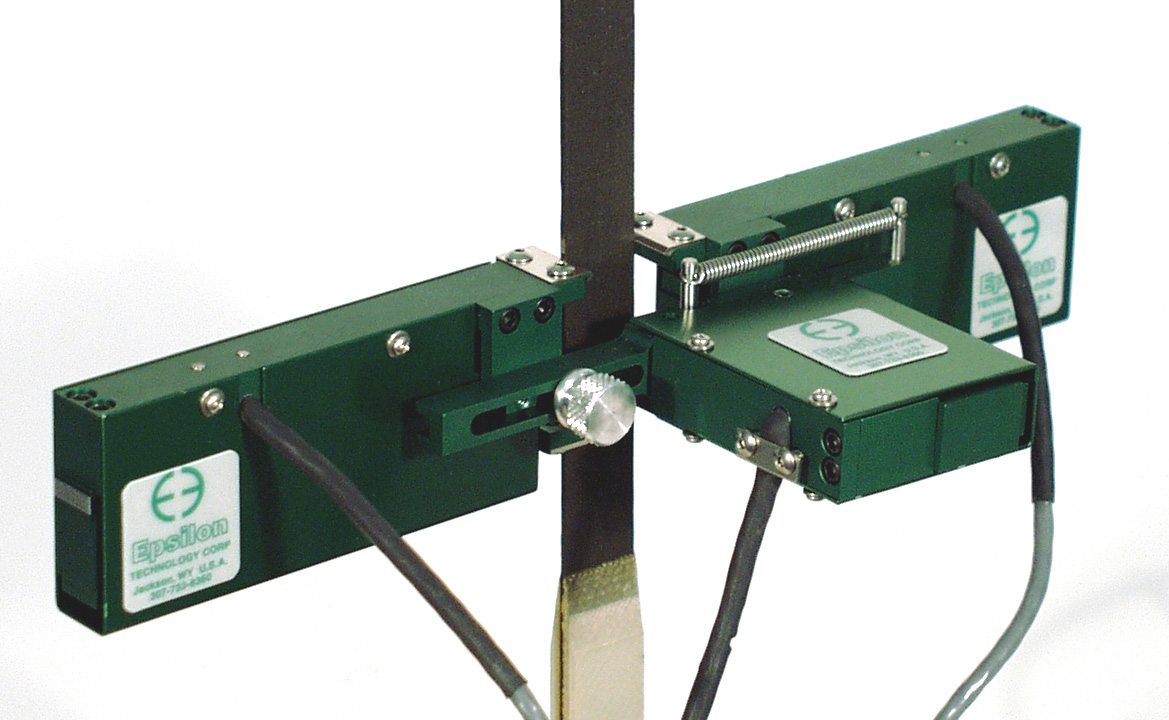

Ekstensometr dwuosiowy model 3560
- Klasa dokładności (odkształcenia osiowe): 0,5 wg. ISO 9513, B-1 wg. ASTM E83
Ekstensometr realizujący jednoczesny pomiar odkształcenia osiowego i poprzecznego próbki w celu wyznaczenia między innymi współczynnika Poissona. Konstrukcja tego czujnika integruje trzy niezależne moduły pomiarowe. Urządzenie dedykowane w szczególności do badań materiałów kompozytowych lub anizotropowych lub specjalistycznych testów w trakcie których próbka jest zginana.
Ekstensometr w zależności od zamówionej wersji umożliwia jednoczesny pomiar:
- Odkształceń liniowych dwóch przeciwległych krawędzi próbki oraz uśrednionego odkształcenia poprzecznego próbki – wersja dla kontrolerów maszyny wytrzymałościowej z trzema kanałami pomiarowymi (możliwość konwersję do wersji dla dwóch kanałów pomiarowych za pomocą opcjonalnych akcesoriów – tzw. Y-cable).
- Uśrednionego odkształcenia liniowego próbki mierzonego wzdłuż jej dwóch przeciwległych krawędzi oraz uśrednionego odkształcenia poprzecznego próbki – wersja dla kontrolerów maszyny wytrzymałościowej z dwoma kanałami pomiarowymi.
Podstawowe cechy ekstensometru dwuosiowego 3560:
- Możliwość pomiaru do momentu zerwania próbki, także w przypadku kompozytów, za wyjątkiem materiałów pękających w sposób inwazyjny lub rozpryskowy
- Konstrukcja modułów pomiarowych w oparciu o pełny mostek tensometryczny o rezystancji 350 omów
- Mocowanie „samonośne” bezpośrednio na próbce
- Mocowanie do próbek o przekroju okrągłym lub prostokątnym za pomocą poprzecznych noży mocujących umożliwiających korektę położenia czujnika w kierunku prostopadłym do próbki
- Wysoka dokładność i minimalny wzajemny wpływ pomiędzy kanałami sygnałowymi
Karta produktu 3560 PDF ZAPYTAJ O OFERTĘ – ODP. W 24H

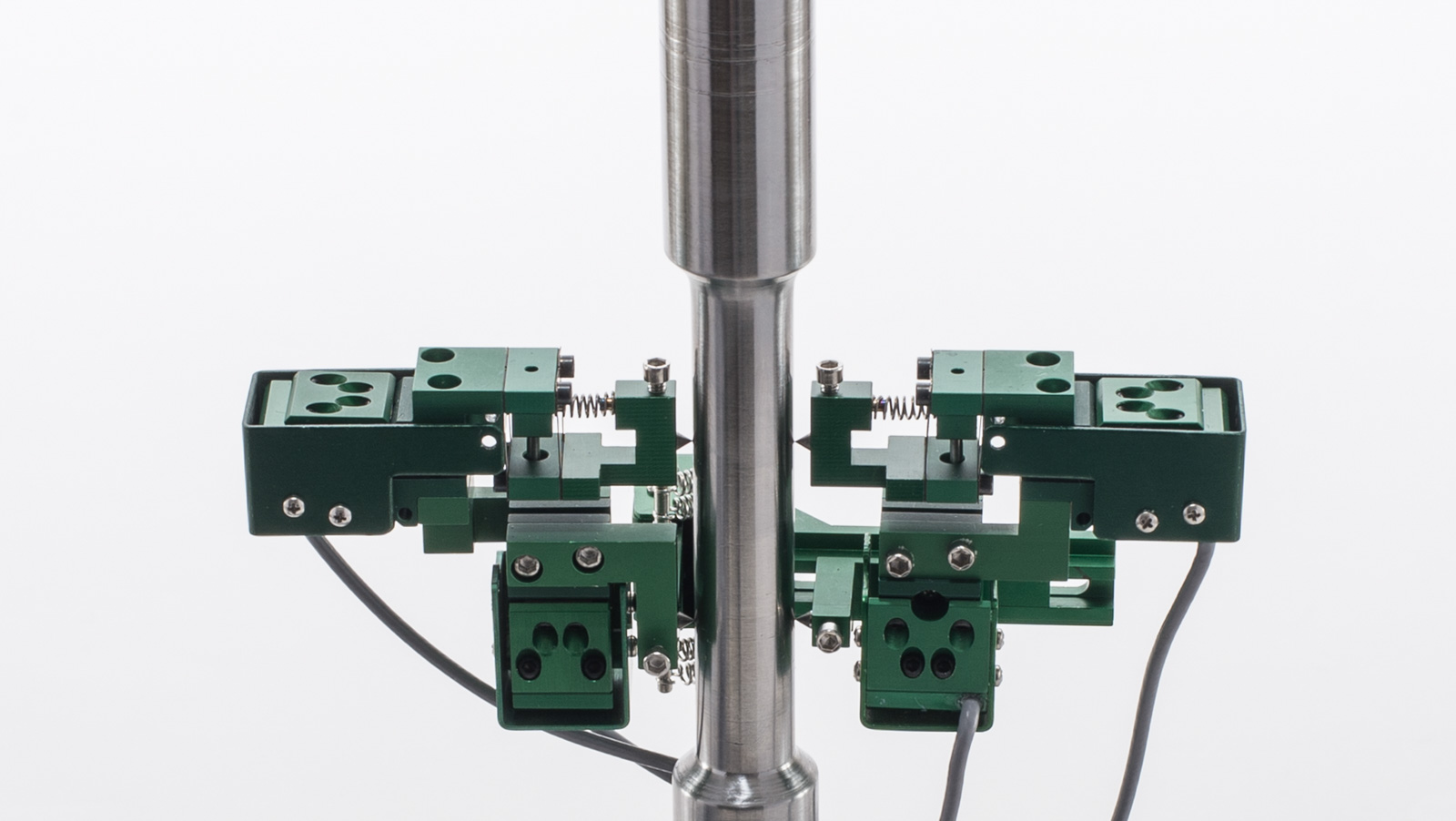

Ekstensometr osiowo-skrętny model 3550
- Klasa dokładności (odkształcenia osiowe): 0,5 wg. ISO 9513
Ekstensometry serii 3550 przeznaczone są do jednoczesnego pomiaru odkształceń osiowych i skrętnych na próbkach badanych w maszynach wytrzymałościowych osiowo-skrętnych.
Model 3550 jest zazwyczaj mocowany na próbkach okrągłych standardowo o średnicy od 9,5 do 25,4 mm. Ekstensometr ten jest jednak często przygotowywany pod katem konkretnych wymagań lub planów badawczych. Mocowane samonośne na próbce realizowane jest za pomocą stożków wykonanych z węglika wolframu. Ich konstrukcja bezpośrednio mierzy kąt odkształcenia powierzchni ścinania i pozwala na pracę w szerokim zakresie średnic próbek bez potrzeby wzorcowania czujnika. Ponadto projekt ekstensometru zapewnia wysoką dokładność pomiarów przy minimalnym wzajemnym wpływie sygnałów z obu kanałów pomiarowych: osiowego i skrętnego. Podobnie jak pozostałe ekstensometry Epsilon, model 3550 charakteryzuje się solidną konstrukcją i może pracować w zależności od wersji w zakresie temperatur od -270 °C do 200 °C. Szeroki zakres dostępnych baz i zakresów pomiarowych oraz opcjonalnych akcesoriów pozwala na wykorzystanie tych czujników to wielu rodzajów testów i próbek.
Karta produktu 3550 PDF ZAPYTAJ O OFERTĘ – ODP. W 24H

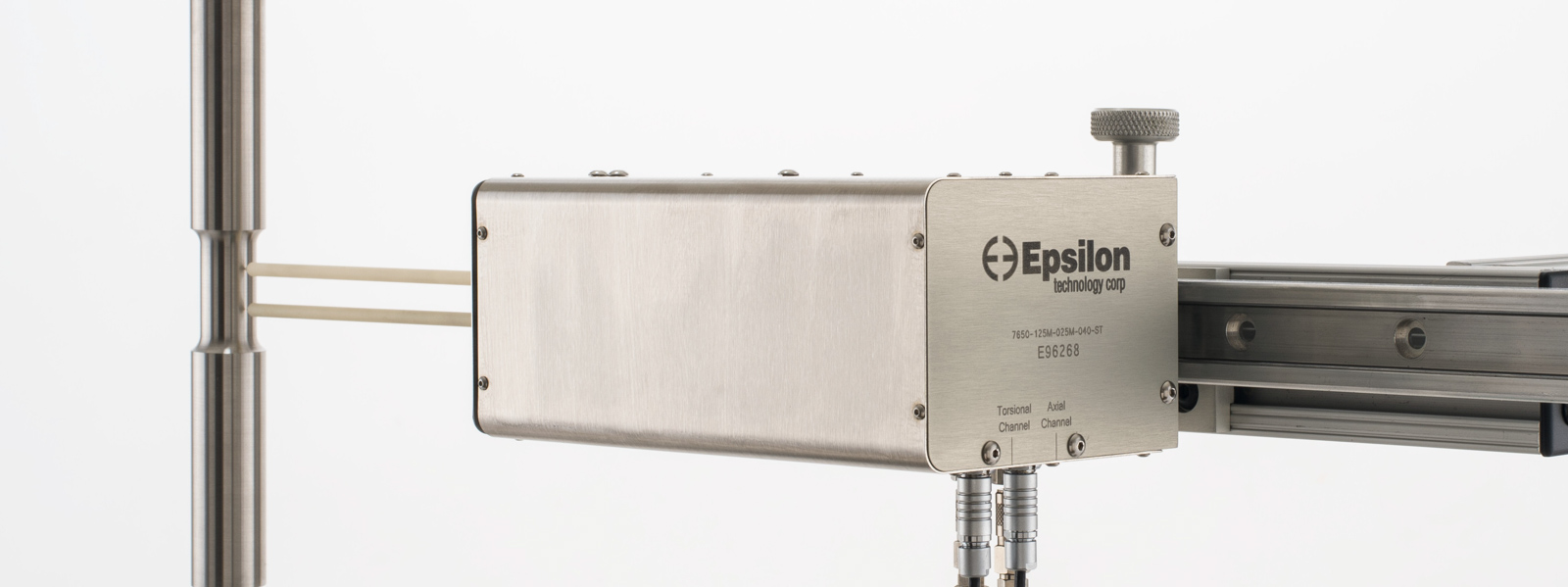

Ekstensometr osiowo-skrętny, temp. pracy 1200°C lub 1600°C model 7650
Ekstensometr zaprojektowany do jednoczesnego pomiaru odkształceń osiowych i skrętnych dla próbek badanych w temperaturach do 1200 °C lub 1600 °C, opcjonalnie może wymagać podłączenia modułu chłodzenia wodą. Dosuwany do rozgrzanej próbki umożliwia pomiar w obu osiach przez każde z ramion.
Karta produktu 7650 PDF ZAPYTAJ O OFERTĘ – ODP. W 24H

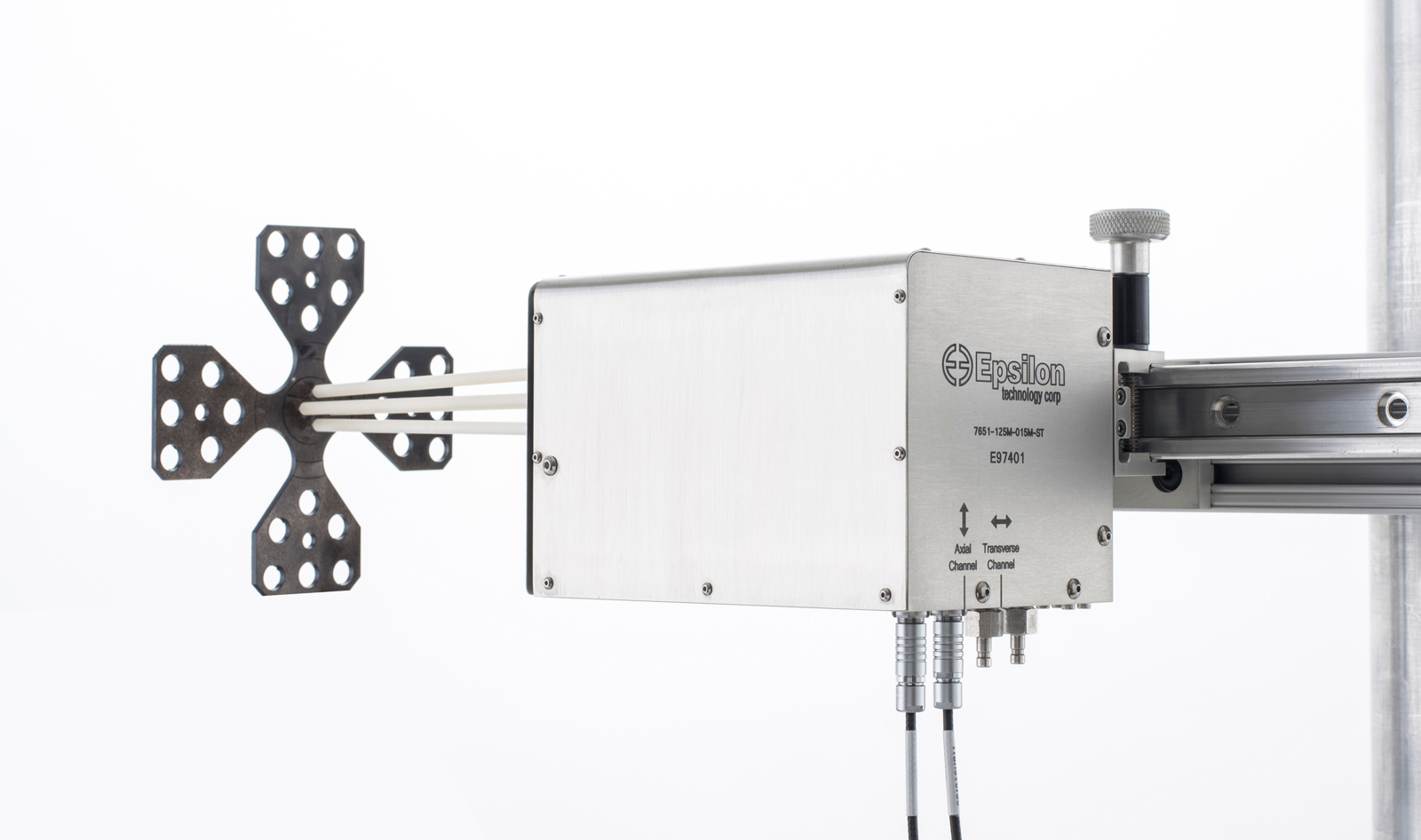

Ekstensometr planarny XY temp. pracy 1200°C lub 1600°C model 7651
Czujnik pozwalający na jednoczesny pomiar odkształcenia w dwóch osiach jednej płaszczyzny w temperaturach do 1200 °C lub 1600 °C. Dedykowany do dwuosiowych maszyn wytrzymałościowych.
